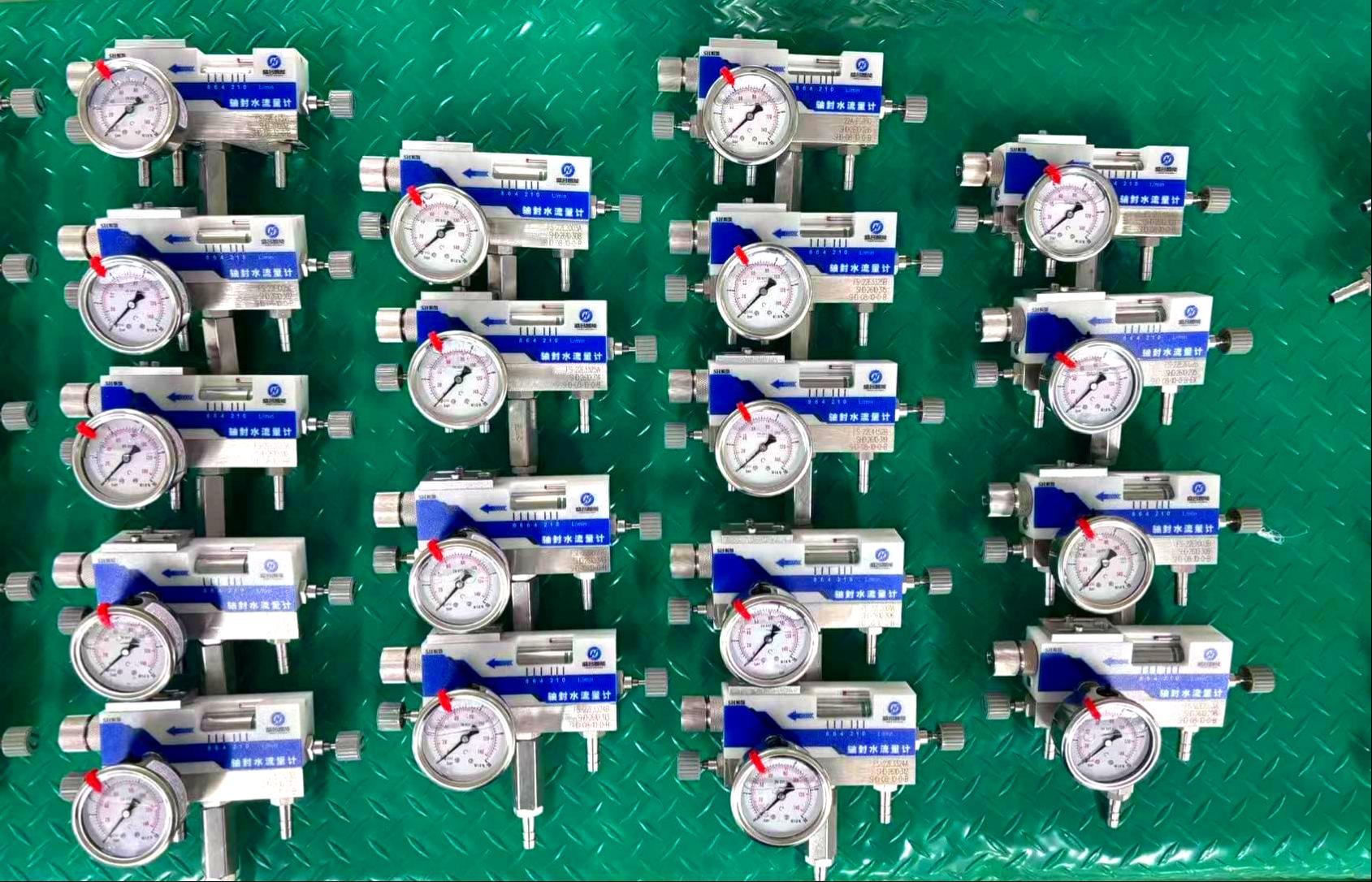

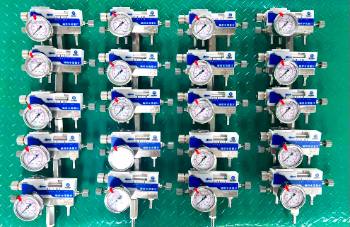

密封水流量计（机封水流量计）是泵类机械密封冲洗回路专用监测装置,用于实时监控机械密封冷却、润滑密封水的流量与压力,及时发现水路堵塞、断流、泄漏等故障,保护机械密封,延长机封使用寿命。产品分为单机械密封型与双机械密封型两大版本,模块化结构,安 装灵活,支持流量报警输出,适配化工、石化、制药、造纸等泵用机封系统。

产品特点

单机械密封款,配置压力表,无压力控制旋钮；

双机械密封款,配置压力表,自带压力控制旋钮,可现场调节密封水压力

多流量量程可选,覆盖小流量机封冲洗工况,读数直观

多种压力表量程可选

多种连接方式,软管、快拧、卡套、螺纹可选,适配软硬管路现场安 装

两种安 装支架：落地支架、悬臂支架,泵旁就近安 装

提供 AC/DC 两类流量报警输出,可接入 PLC 实现低流量报警联锁

可选配套过滤器、止回阀,优化密封水路,防止杂质堵塞、介质倒流

技术参数

单机械密封：带压力表,无压力控制旋钮

双机械密封：带压力表,带压力控制旋钮

流量范围0~3.0L/min、0~6.0L/min、0~8.0L/min、0~15.0L/min压力表量程10bar、16bar、25bar

连接方式

软管连接：软管内径 φ10,外接接头可选 1/4",3/8",1/2"

快拧连接：软管规格Ф12*1.5

卡套连接：硬管外径Ф10

内螺纹连接：1/4",3/8",1/2"（G 或 NPT 螺纹）

安 装形式落地支架、悬臂支架报警形式

交流 90-250V 常开 / 常闭

直流 10-30V 二线制

可选附件G 过滤器、V 止回阀

应用场景

密封水流量计配套离心泵机械密封使用,监测机封冲洗 / 缓冲水流量压力：

化工工艺泵、污水泵、石化泵、制药泵、造纸浆泵

单端面机械密封冲洗回路、双端面机械密封缓冲液回路

机械密封冷却润滑水监测,断流、低流量预警保护

选型提示

单端面机封一般选用单机械密封型；双端面机封、需要现场调节缓冲压力,选用双机械密封型

根据实际密封水流量,匹配对应量程

按现场管路材质（硬管 / 软管）、螺纹规格选择接口形式

需远程报警接入自控系统时,按需选择 AC 交流报警或 DC 二线制报警

水质杂质较多建议选配过滤器；防止回水倒流可增加止回阀
