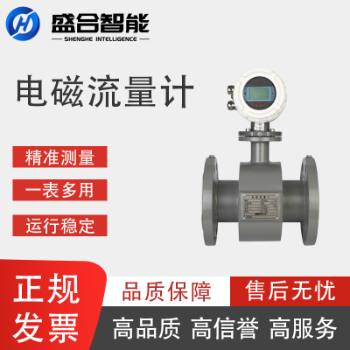

SHE 系列电磁流量计是基于电磁感应原理研发的智能式流量测量仪表,由流量传感器与智能信号转换器两部分组成,用于封闭管道内导电液体、固液浆液的体积流量计量。测量不受流体密度、粘度、温度、压力及电导率正常波动影响,适用介质广泛,包含酸 、碱 、盐 强腐蚀性液体、纸浆、泥浆、矿浆、污水、海水等固液两相流体,广泛应用于石化、钢铁、电力、冶金、纺织、食品、制药、造纸、市政环保、水利工程等行业,是工业流体计量、给排水监测、环保排污管控的主流高精度仪表。

产品结构与型号分类SHE 电磁流量计主要由磁路系统、测量导管、检测电极、仪表外壳、防腐衬里、智能信号转换器六大核心部件构成,结构稳固、密封性强、抗干扰性能优异。按安 装方式分为两大型号,适配不同现场工况：

法兰式：管道法兰对接安 装,密封性好、承压能力强,适合管道固定、高压、满管长期运行工况

插入式：插管式安 装,无需断管改造,安 装维护便捷,适合大管径、新旧管道改造、大流量管网监测场景

核心性能参数

精度等级：流速≥0.5m/s：0.3 级、0.5 级；流速＜0.5m/s：1.0 级

口径范围DN15～DN2000

供电电源标准型：二线制 24VDC；交流型：220VAC输出通讯4‑20mA 模拟输出；4‑20mA＋HART；RS485、RS232 数字通讯

显示方式：双排液晶显示,显示瞬时流量、累积流量,支持正 / 反向流量、差值总量统计

防护等级一体式：IP65、IP67；分体式：传感器 IP68,转换器 IP65

衬里材质：PTFE（聚四氟乙烯）、PO（聚烯烃）、PUR（聚氨酯）

电极材质：316L、哈氏合金 C、哈氏合金 B、钛 Ti、钽 Ta

介质温度-20℃～180℃
