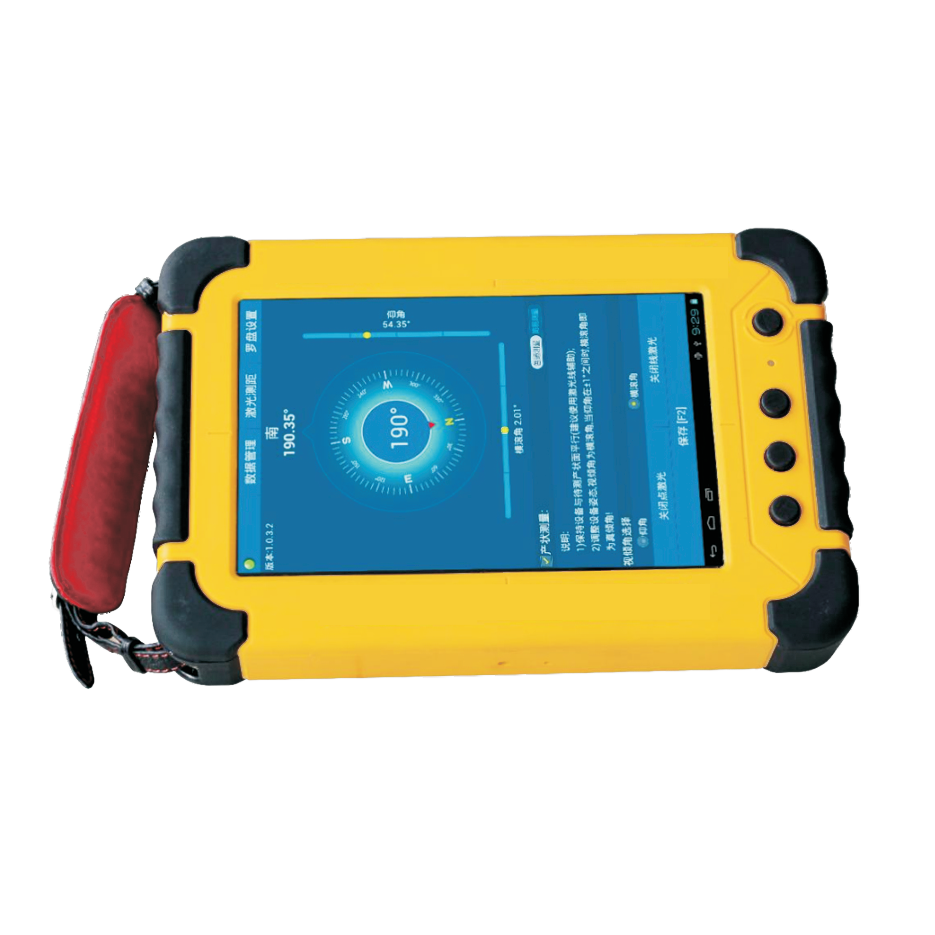

矿井地质编录仪具有对煤岩产状、巷道断面、距离的测量及施工现场拍照记录的功能,同时仪器内部集成了无线WiFi和蓝牙通讯模块,可实现对现场数据的采集、处理及无线通讯,为矿山及户外施工人员提供全方位的帮助。

主要功能

①矿井地质编录仪可用于煤矿、非煤矿山测量地形、地貌、产状、走向、测高、两点测高、三点测高、直线距离等。利用点线激光束定位岩层面测量产状、地质体距离、岩性分层间距等。

②仪器集成专业的测量软件实现巷道照片编录、断面测量、参数编录、侧帮编录及开孔定向等功能,可为矿山使用人员及监察人员提供全方位的帮助。

③采用一体化设计可实现“一机多用”,集成了测距、激光定位、罗盘、防爆相机、平板电脑数据处理等诸多功能。“无限扩展”利用内部丰富的硬件资源,可安 装专业应用软件扩展应用场景。

④采用军用级高精度罗盘,并配合先进的航姿测量技术及有磁干扰算法,使得其在强磁环境下仍能提供高精度的地质信息。采用工业级相位式激光测距法,实现目标体0.1~60m高精度远距离测量,结合两侧激光线辅助,采用点状、线状激光非接触式测量产状、倾角,提高了工作效率、保障了测试安 全。

⑤采用专业的测量算法,一次测量即可得到走向、倾向、倾角等信息。专业的地质体产状测量算法,可提高测量效率与精准度。

⑥提供顶底板标高测量、空顶距测量、面积与体积计算等多种辅助功能。仪器内部集成摄像头,可对现场进行拍照记录,便于后期对异常地点进行分析会诊。

性能参数

处理器：四核Cortex-A17,主频率1.8GHZ

显示器：7英寸1280*800触摸屏

存储容量：128GB

导航：支持北斗、GPS导航

摄像头：1300W,双闪光灯

通讯：WiFi/蓝牙

外部接口：USB/RS485

倾角：-90°~90°

横滚角：-180°~180°

方位角：0°~360°

测距范围：0.1~60m

蓝牙传输距离：10m

工作时间：≥8h

外形尺寸：230*150*40mm

重量：1000g

防护等级：IP54

防爆标志：ExibIMb
